Запорная арматура используется для перекрытия потока жидкой среды в трубопроводе или канале. Также эти изделия применяются для предотвращения аварийных ситуаций в различных по назначению гидравлических системах. Об основных видах запорной арматуры и их назначении — в этой статье.

Задвижки

Название этого вида арматуры отражает принцип работы. Задвижки оснащаются плоским или клиновидным, сужающимся к нижней части, запорным элементом. Он движется в плоскости, перпендикулярной направлению потока.

При полностью выдвинутом состоянии перекрывающий элемент входит в плотный контакт с седлом. Ток жидкости перекрывается. В закрытом состоянии задвижка может оставаться продолжительное время, сохраняя при этом герметичность в одну или в обе стороны.

Перекрывающий элемент может оснащаться ножом. Это позволяет перерезать волокна и твердые, неабразивные загрязнения. Такие задвижки могут применяться в канализационных системах. Управление может быть ручным — с помощью вентиля. Также существуют задвижки, управляемые электроприводом.

Шаровые краны

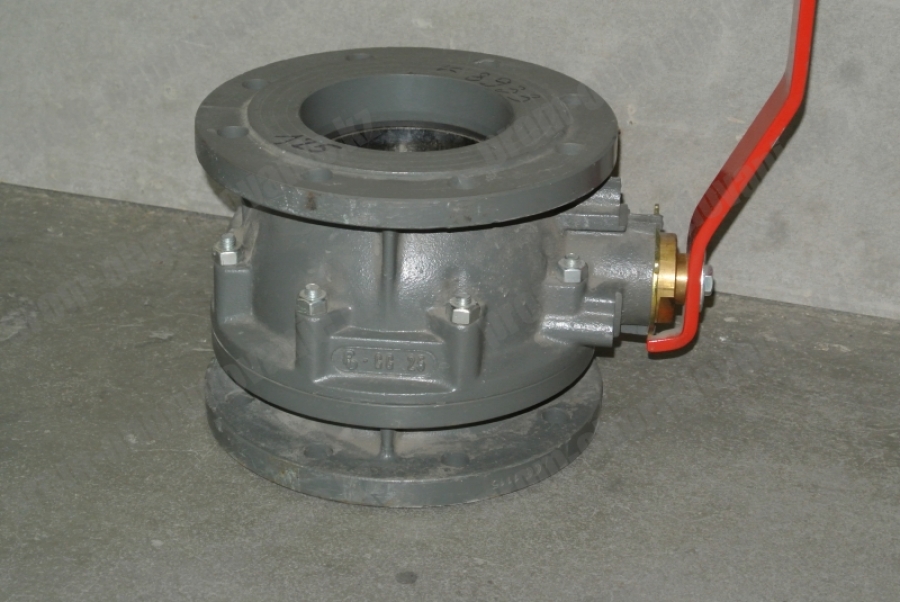

Этот вид запорной арматуры удобен для применения в круглых трубопроводах. Кран шаровый состоит из металлического корпуса, в котором на оси, перпендикулярной току жидкости, установлен металлический шар с отверстием внутри. Открытие и закрытие выполняется путем его поворота вокруг оси на 90°.

В открытом состоянии стенки отверстия параллельны потоку, не создают значительного гидравлического давления. В закрытом — кран полностью герметичен. Так как отверстие становится перпендикулярно трубе.

Стоит отметить, что шаровые краны предназначены прежде всего для полного перекрытия потока. Возможность регулирования размера проходного отверстия не заявляется производителем.

Клапаны

Запорная арматура этого типа оснащается поворотным перекрывающим элементом в форме диска. Он закрепляется на поворотной оси. Клапаны позволяют не только перекрывать поток полностью, но и регулировать его, изменяя размер проходного отверстия. Ознакомиться с такой запорной арматурой можно на сайте https://www.prom-oborudovanie.kz/.

Управление клапаном может выполняться вручную или с помощью привода. Для поворота перекрывающего элемента применяются электромоторы. Есть пневматические модели, управляемые потоком сжатого воздуха.

Также существуют обратный клапан. Этот вид запорной арматуры неуправляемый. Он предназначен для предотвращения обратного тока в канализационных и гидравлических системах. С точки зрения конструкции выделяют следующие виды обратных клапанов:

• С перекрывающим элементом в форме диска. При возникновении обратного тока входят в контакт с седлом, перекрывая проход жидкости. Есть модели, рассчитанные на предустановленное производителем минимальное давление срабатывания. Обычно они оснащаются пружинами. Чтобы закрыть клапан, жидкость сначала должна преодолеть ее сопротивление.
• Двухстворчатые. В открытом состоянии полукруглые створки параллельны потоку жидкой среды и создают минимальное сопротивление. При обратном токе — раскрываются и ложатся в седла с уплотнителями.

Обратные клапаны используются как предохранители. Они обеспечивают защиту гидравлических систем от повреждения, переполнения, повышают эффективность их работы.
